Max Trading sigue el ritmo del desarrollo de los tiempos e innova y actualiza constantemente el sistema de conexión de manivela de motocicleta. Como proveedor chino de cigüeñales, bielas y otros productos para motocicletas, Max Trading tiene conocimientos únicos sobre los sistemas de conexión de cigüeñales para motocicletas.
El sistema de conexión del cigüeñal desempeña un papel como "convertidor de potencia" en el sistema del motor de la motocicleta, principalmente mejorando la mecánica para contrarrestar las fuerzas de inercia y las vibraciones generadas durante la operación, asegurando una salida de potencia suave y confiable. Y el apoyo y el equilibrio, como funciones auxiliares, son igualmente cruciales.

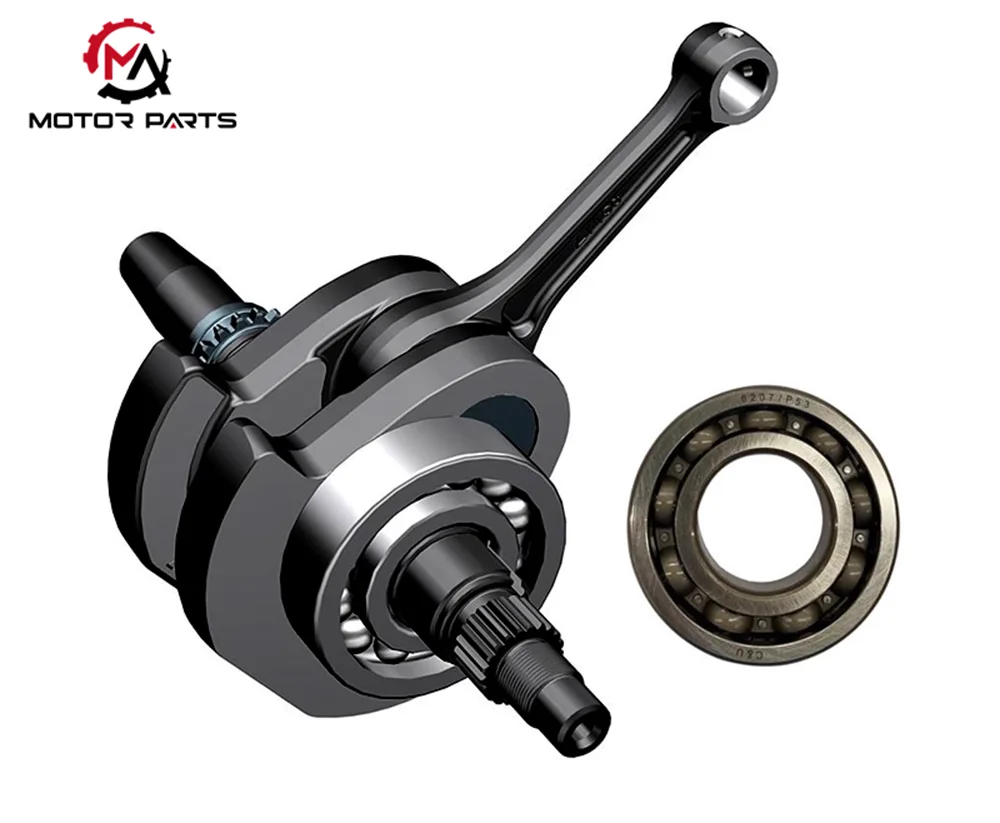

El sistema de biela de manivela de motocicleta consta de tres componentes principales: el conjunto de manivela, el conjunto de biela y el dispositivo auxiliar. En elconjunto del cigüeñal, el cigüeñal, el pasador del cigüeñal y el bloque de equilibrio son los componentes principales que hacen girar el sistema. Los extremos delantero y trasero del cigüeñal de la motocicleta están soportados rígidamente en el asiento del cojinete de la carcasa del motor mediante cojinetes rodantes o cojinetes deslizantes de alta precisión, lo que garantiza la estabilidad durante la rotación.

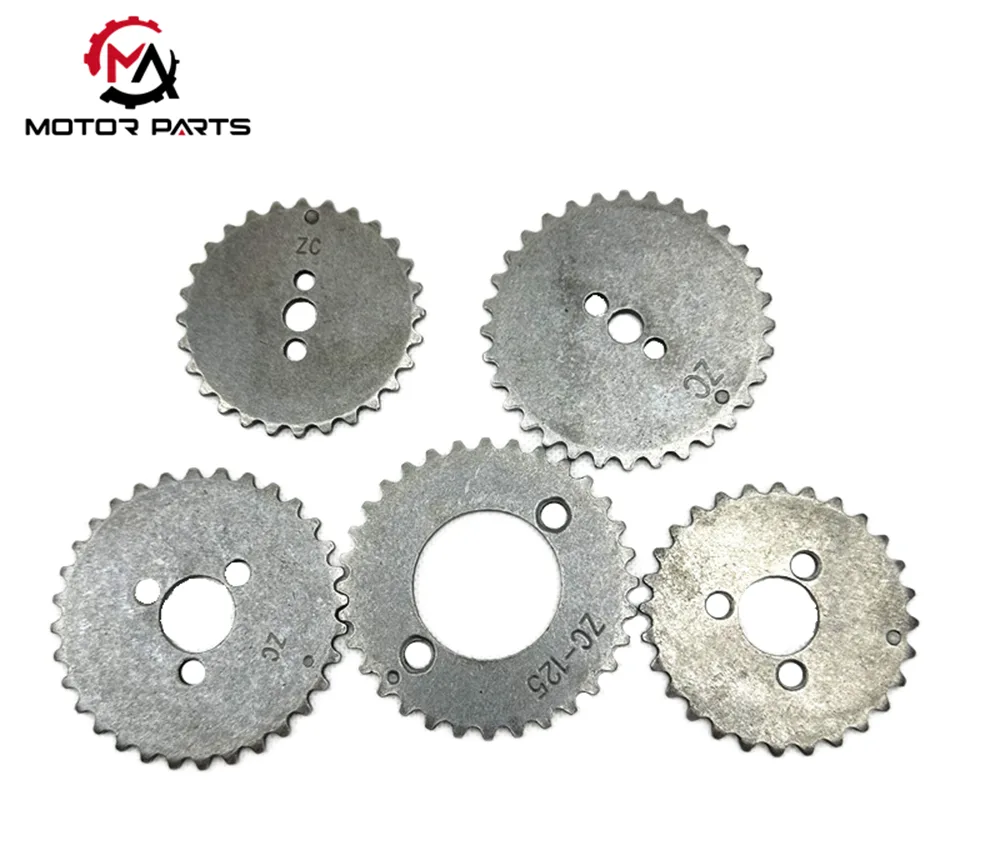

La parte delantera del cigüeñal de la motocicleta suele estar equipada conengranajes de sincronización(que controla el tren de válvulas) o embragues (que transmite potencia al sistema de transmisión) a través de conexiones clave o estructuras de brida, mientras que la parte trasera está instalada con un volante (que almacena energía cinética, estabiliza la velocidad) o un motor magnético (que proporciona energía de ignición).

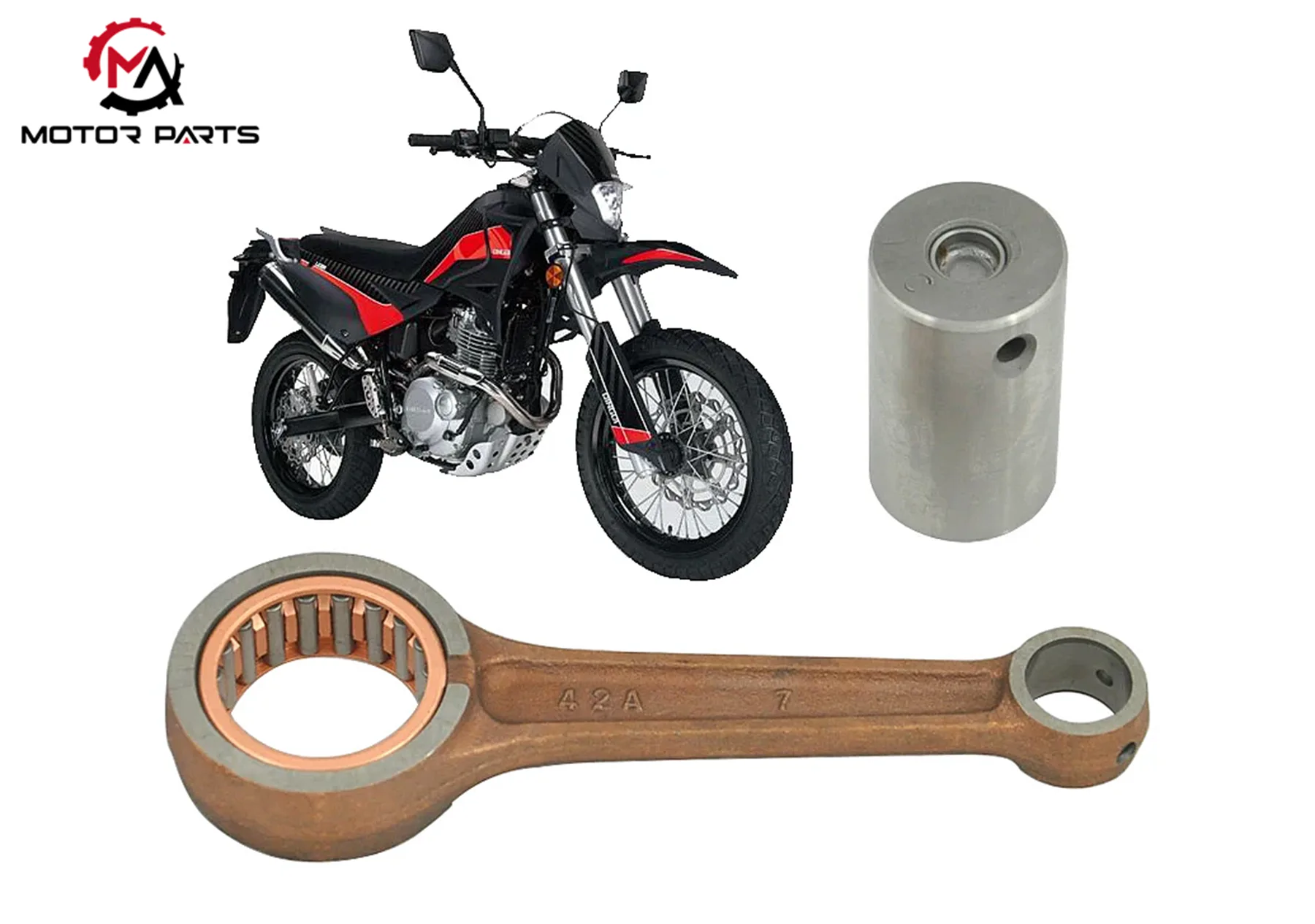

Los brazos de biela de la motocicleta, distribuidos simétricamente en ambos lados, están conectados rígidamente mediante pasadores de cigüeñal para formar un bastidor completo, que constituye la estructura clave para transmitir el par. Para eliminar la interferencia de la fuerza centrífuga generada durante el proceso de rotación, el contrapeso del brazo de manivela de la motocicleta debe someterse a una estricta calibración de equilibrio dinámico, con una precisión controlada dentro de ± 1 g · cm, lo que puede contrarrestar eficazmente más del 90 % de la fuerza de inercia rotacional y reducir significativamente la vibración general de la máquina. La biela de la motocicleta está conectada de manera flexible al pasador de la manivela a través de una estructura seccional, y en el interior se incrustan casquillos de cojinete resistentes al desgaste para formar un par de fricción deslizante, que puede soportar cargas de impacto periódicas; El extremo pequeño de la biela de la motocicleta está articulado al pistón a través de un pasador de pistón, utilizando un diseño de conexión completamente flotante o semiflotante para garantizar el balanceo flexible del pistón durante el movimiento alternativo. El cuerpo de la biela está fabricado de acero forjado de alta resistencia con una sección transversal en forma de I o de caja, lo que garantiza una resistencia estructural suficiente y minimiza el peso al máximo. Durante la transmisión de potencia, puede convertir de manera eficiente el empuje lineal del pistón de la motocicleta en el par de rotación del cigüeñal. Los dispositivos auxiliares, como cojinetes, sellos de aceite y canales de lubricación, son soportes importantes para garantizar el funcionamiento confiable a largo plazo del sistema. El casquillo del cojinete de la motocicleta está hecho de materiales de aleación de alta resistencia al desgaste (como la aleación Babbitt y la aleación de cobre y plomo), y la pérdida por fricción entre el pasador del cigüeñal y la cabeza de la biela se reduce mediante la lubricación con película de aceite; El sello de aceite de la motocicleta está instalado en la unión entre los extremos delantero y trasero del cigüeñal y la carcasa, lo que puede prevenir eficazmente las fugas de aceite lubricante y aislar el polvo y las impurezas externas. Los canales de lubricación a lo largo del cigüeñal están conectados al paso de aceite principal del motor de la motocicleta, que puede suministrar con precisión aceite lubricante a presión a varios cuellos de eje y piezas de cojinete, formando una protección de lubricación y enfriamiento continuo, extendiendo significativamente la vida útil del sistema.
La función principal del sistema de biela de manivela se basa en la conversión mutua precisa entre movimiento lineal y movimiento de rotación. Cuando la bujía del motor de la motocicleta activa el encendido, el gas a alta presión (la presión máxima puede alcanzar 8-12 MPa) generado por la detonación instantánea de la mezcla de combustible formará un fuerte empuje, impulsando el pistón de la motocicleta para realizar un movimiento lineal alternativo a lo largo del eje del cilindro. Esta fuerza se transmite al extremo pequeño de la biela de la motocicleta a través del pasador del pistón, y luego se transmite al extremo grande de la biela a través del cuerpo de la biela, lo que finalmente hace que el pasador del cigüeñal gire alrededor del centro del cigüeñal, lo que resulta en una salida de par continua del cigüeñal para impulsar la operación mecánica. Durante los procesos de admisión, compresión y escape, el cigüeñal gira a través de la biela y luego impulsa el pistón para completar el movimiento alternativo correspondiente, formando un ciclo de trabajo completo. En este proceso de conversión de movimiento, se generan diversas fuerzas, como la fuerza de inercia, la fuerza centrífuga y la presión del gas, que requieren una resistencia estructural muy alta del sistema. El cigüeñal de la motocicleta es el componente principal del sistema de conexión. Dependiendo de la cantidad de cilindros del motor de la motocicleta, el cigüeñal se puede dividir en cigüeñal de un solo cilindro, cigüeñal de dos cilindros y cigüeñal de varios cilindros. La estructura del cigüeñal de un solo cilindro es simple y contiene solo dos brazos de manivela izquierdo y derecho y un pasador de manivela, con una estructura general compacta y un peso más liviano; El cigüeñal del cilindro está diseñado con diferentes ángulos de cigüeñal según la disposición de los cilindros de la motocicleta para equilibrar la potencia de salida; El cigüeñal multicilíndrico está equipado con un bloque de equilibrio radial, que está dispuesto en sentido inverso con el muñón de la biela para compensar las fuerzas de inercia y suprimir las oscilaciones. El cigüeñal de la motocicleta está forjado con acero de aleación 42CrMo y se somete a un tratamiento térmico para garantizar una gran resistencia al desgaste. Los cigüeñales de los motores de motocicletas modernos adoptan un diseño de estructura hueca, lo que reduce el momento de inercia en un 15% y aumenta la velocidad con un volante de inercia de fibra de carbono.

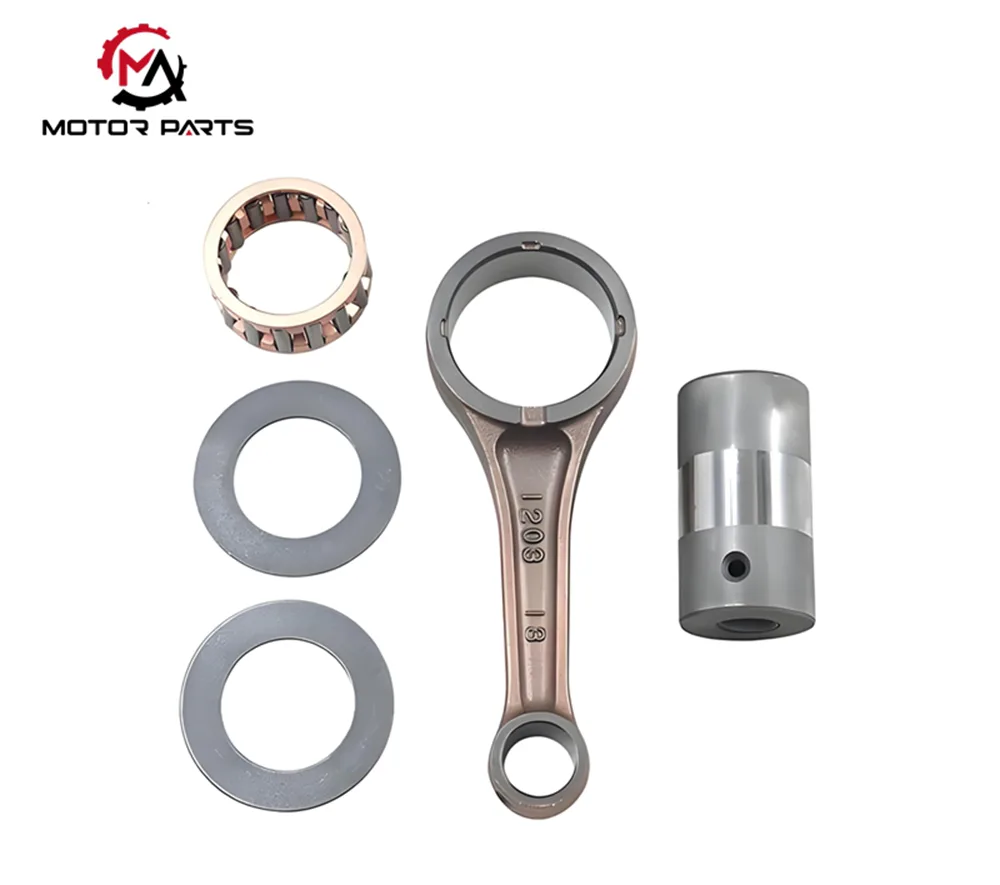

La biela necesita transmitir una fuerza enorme durante el movimiento alternativo de alta velocidad. El cuerpo de la biela está hecho de acero al cromo molibdeno, con una sección transversal en forma de I diseñada para reducir el peso al máximo posible y al mismo tiempo garantizar la resistencia. La estructura dividida del extremo de la biela se combina con casquillos de cojinete de aleación de cobre y plomo para una fácil instalación y mantenimiento. La superficie de articulación de la motocicleta utiliza pasadores o pernos de posicionamiento para garantizar un montaje preciso. El cojinete de biela adopta casquillos de cojinete de paredes delgadas y la superficie interior está rociada con una capa de aleación resistente al desgaste, lo que reduce la pérdida por fricción y mejora la capacidad de resistir impactos. La tecnología de equilibrio, como función auxiliar delconexión de manivelasistema, es la clave para garantizar el buen funcionamiento del sistema de energía. Los motores de motocicletas de un solo cilindro experimentan altas vibraciones y fluctuaciones de potencia, lo que resulta en un equilibrio incompleto. Los bloques de equilibrio a menudo se instalan en el cigüeñal o se utiliza un mecanismo de eje de equilibrio externo. El eje de equilibrio está vinculado al cigüeñal a través de engranajes y gira en direcciones opuestas para contrarrestar las fuerzas de inercia, lo que reduce significativamente la vibración del motor. Los motores de motocicletas multicilíndricos contrarrestan algunas fuerzas de inercia disponiéndolas simétricamente. Por ejemplo, los motores de dos cilindros en línea suelen utilizar fases de cigüeñal de 360° o 180°, mientras que los motores de dos cilindros en forma de V suelen utilizar un diseño de ángulo de 90°.
La tecnología de relación de compresión variable del sistema de conexión del cigüeñal de Max Trading optimiza la relación de compresión en diferentes condiciones de trabajo al cambiar la distancia entre el pasador del cigüeñal y el centro del cigüeñal; La aplicación de materiales ligeros reduce significativamente la masa inercial del sistema, reforma la velocidad del motor y la capacidad de respuesta; La tecnología de mecanizado de precisión garantiza la exactitud dimensional y la calidad de la superficie de los componentes, reduciendo el desgaste mecánico. Max Trading presenta el principio de funcionamiento y las características estructurales del sistema de conexión del cigüeñal a los entusiastas de las motocicletas, lo que ayuda a profundizar nuestra comprensión del mecanismo operativo de los motores de motocicletas y proporciona orientación profesional para el mantenimiento y modificación del motor. Disfrutemos juntos de la diversión de andar en motocicleta de manera más científica.
