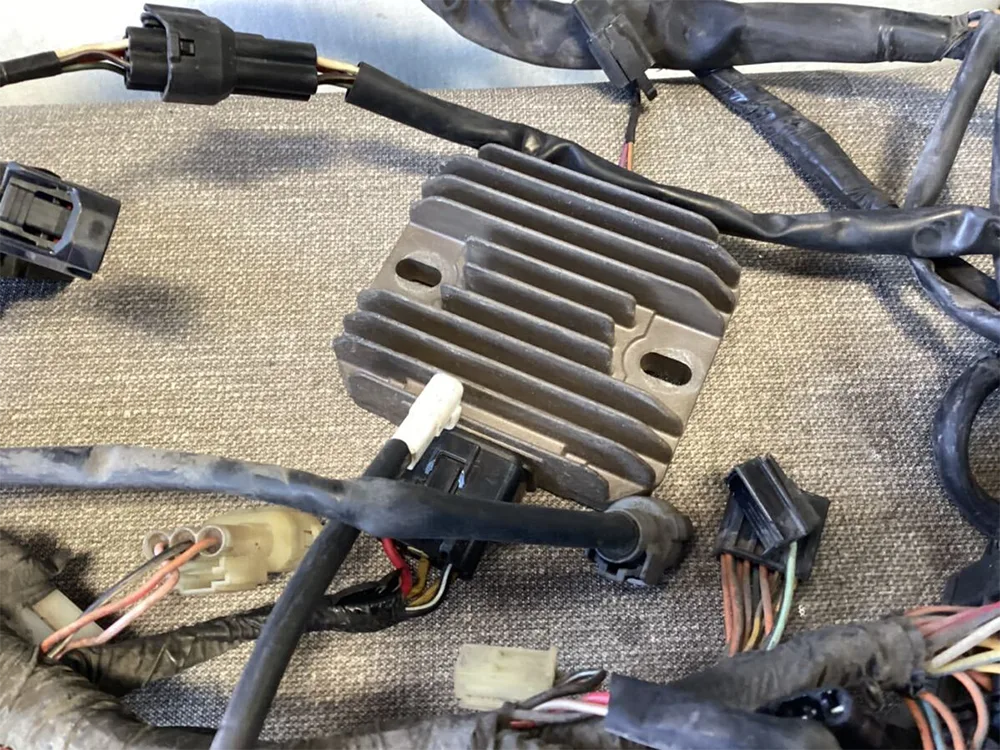

Rectificador de motocicleta GY6-125

El rectificador de motocicleta GY6-125, también llamado regulador rectificador, es el "centro de energía" del sistema de suministro de energía del motor y forma un sistema triangular de suministro de energía junto con el motor magnético y la batería. Sus principales funciones se reflejan en dos partes clave:

Conversión de rectificación:

La corriente alterna (CA) generada por el funcionamiento del motor magnético tiene las características de cambios periódicos en la dirección de la corriente y grandes fluctuaciones de voltaje, que no pueden suministrar energía directamente a los equipos a bordo. El rectificador de motocicleta GY6-125 tiene un circuito rectificador de puente incorporado, que corta la onda sinusoidal de CA en CC pulsante unidireccional a través de las características de conducción unidireccional de cuatro diodos. Este proceso es como instalar una "válvula unidireccional" para la corriente, asegurando que la corriente siempre fluya en la misma dirección. Tomando como ejemplo la alimentación de CA de 50 Hz, después de la rectificación, forma una alimentación de CC con 100 pulsaciones por segundo, lo que proporciona energía adaptable para dispositivos de CC como el audio del automóvil y los paneles de instrumentos.

Protección de estabilización de voltaje:

En diferentes condiciones de funcionamiento, la tensión de salida del motor magnético de la motocicleta presenta fuertes fluctuaciones. Durante el funcionamiento inactivo, el voltaje puede caer hasta 12,5 V, lo que dificulta cumplir con los requisitos de carga flotante de la batería; Al conducir a altas velocidades, el voltaje máximo puede alcanzar más de 100 V, superando con creces el rango seguro de una batería de 12 V. El rectificador de motocicleta GY6-125 ajusta dinámicamente el voltaje de salida a través de la tecnología PWM (modulación de ancho de pulso). Cuando el voltaje supere el umbral de 14,8 V, active inmediatamente el circuito de derivación para liberar el exceso de energía; Cuando el voltaje es inferior a 13,5 V, mejora la eficiencia de carga. Este mecanismo no sólo protege eficazmente el material activo de las placas de la batería de plomo-ácido, evitando la formación de cristales de sulfato de plomo debido a la sobrecarga y el abombamiento, sino que también garantiza una temperatura de color estable de los faros y una energía de encendido constante de la bobina de encendido. En aplicaciones prácticas, esta función de estabilización de voltaje puede extender la vida útil de las bombillas más de tres veces y la tasa de éxito del encendido de las bujías se puede aumentar al 99,8%.

Este componente afecta directamente la duración de la batería (como la protección de carga y descarga de la batería YTX9-BS) y la estabilidad del sistema de iluminación y encendido, y es un componente eléctrico clave de los scooters de pequeña cilindrada. Su rendimiento afecta directamente la durabilidad del sistema eléctrico del vehículo: los rectificadores de alta calidad pueden aumentar el número de ciclos de la batería en un 40% y reducir la incidencia de fallas electrónicas causadas por voltaje anormal en más del 65%.

Rectificador GY6 125 tipo monofásico de 4 hilos (modelo básico)

Características estructurales: Adopta un diseño de 4 cables y 4 pines, incluye 2 líneas de entrada de CA (amarilla/rosa o blanca/amarilla), 1 línea de salida de CC (roja) y 1 cable de conexión a tierra (verde), sellados en una caja de aluminio fundido con disipador de calor y sellado con resina epoxi para evitar la humedad.

Principio de estabilización de voltaje: se adopta la tecnología de estabilización de voltaje de recorte de cortocircuito. Cuando el voltaje excede el estándar, el voltaje se controla mediante una fuga de cortocircuito. La estructura es simple, el costo es bajo y es adecuado para el modelo básico GY6 125 (como los scooters comunes).

Parámetros principales: voltaje de entrada de CA 20-60 V, corriente de salida de carga 0-4 A, rango de temperatura de funcionamiento de -20 ° C a 60 ° C.

Tabúes del mantenimiento diario

Está prohibido utilizar rectificadores sin baterías; de lo contrario, el alto voltaje dañará los equipos eléctricos;

Limpie periódicamente el polvo del disipador de calor para evitar un ralentí prolongado (que puede provocar una carga de carga excesiva);

Al actualizar los faros LED y otros equipos, se debe seleccionar un rectificador con una corriente de salida mayor (≥ 6 A) para evitar daños por sobrecarga.

Parámetro del producto:

¿Cuáles son las ventajas de los rectificadores producidos por Max Trading?

Estabilidad de voltaje: utilizando tecnología de control de retroalimentación de circuito cerrado, el voltaje de salida se bloquea con precisión dentro del rango saludable de 13,8 V ~ 14,4 V, evitando la sobrecarga y el abultamiento de la batería, con fluctuaciones reales de solo ± 0,2 V;

Corriente estable: circuito de protección contra sobrecorriente incorporado, adecuado para escenarios de carga alta donde tanto los faros como el GPS se encienden simultáneamente. La corriente nominal de 18 A puede satisfacer la mayoría de las necesidades de modificación;

Disipación de calor estable: el diseño de aletas de aleación de aluminio mejora la eficiencia de disipación de calor en un 60 %, y la carcasa solo alcanza los 48 ℃ después de un funcionamiento continuo durante 3 horas en un ambiente de 45 ℃, muy por debajo del umbral de seguridad de 70 ℃.

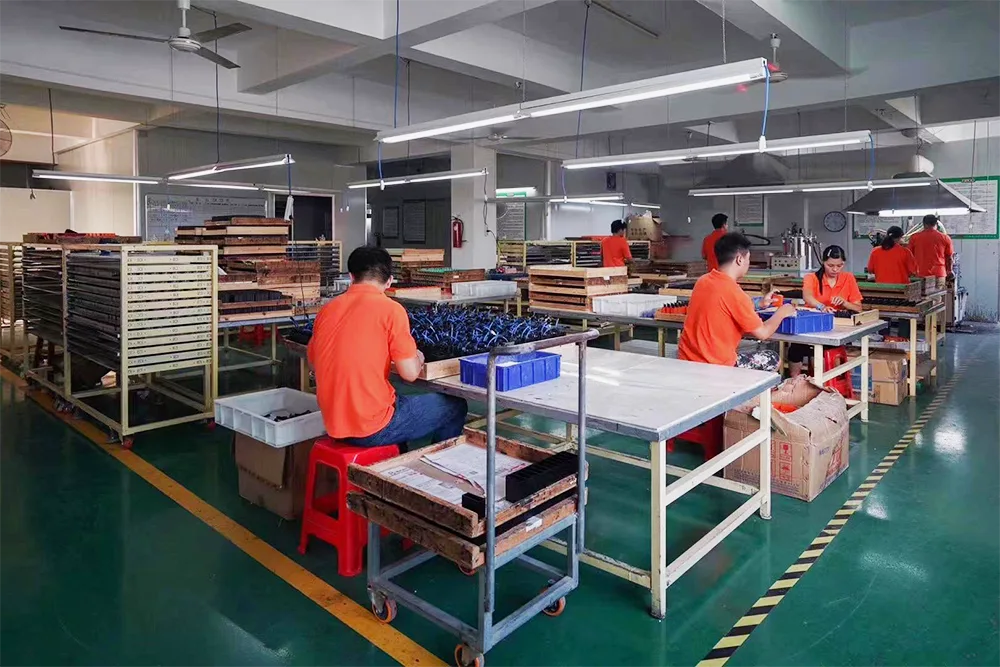

nuestra fábrica
