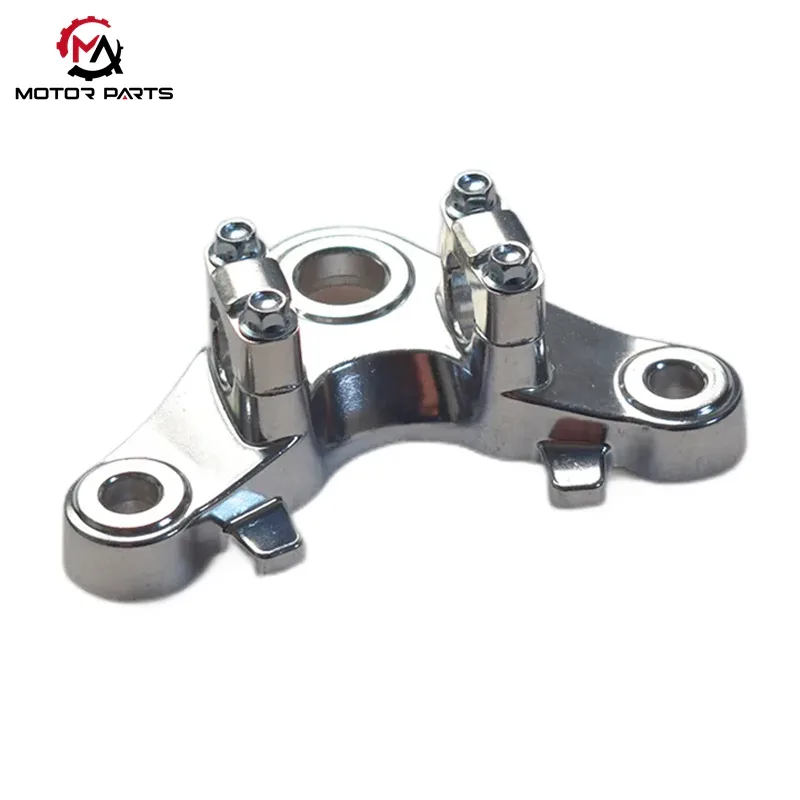

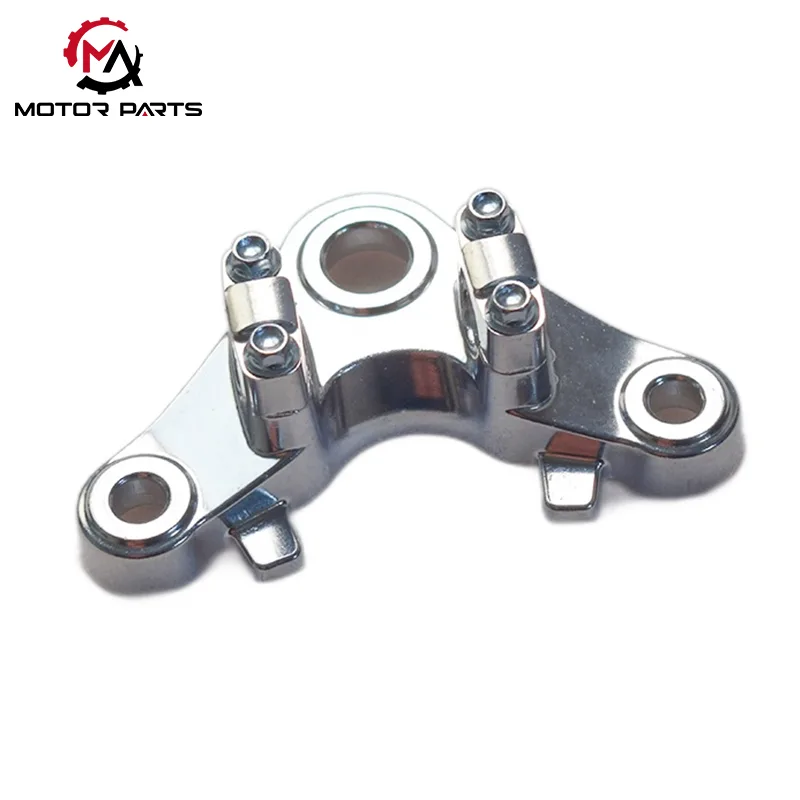

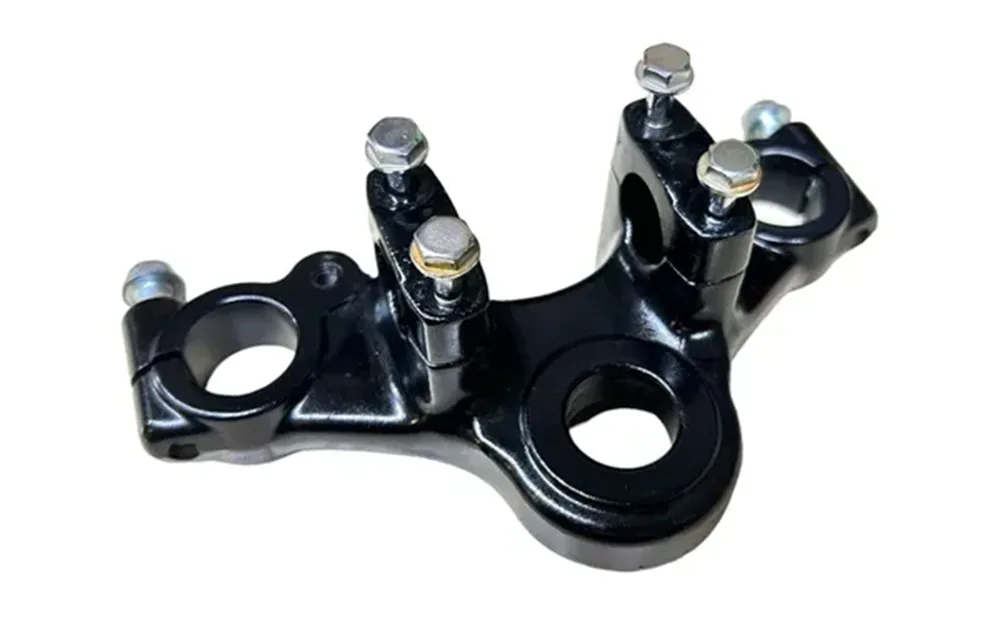

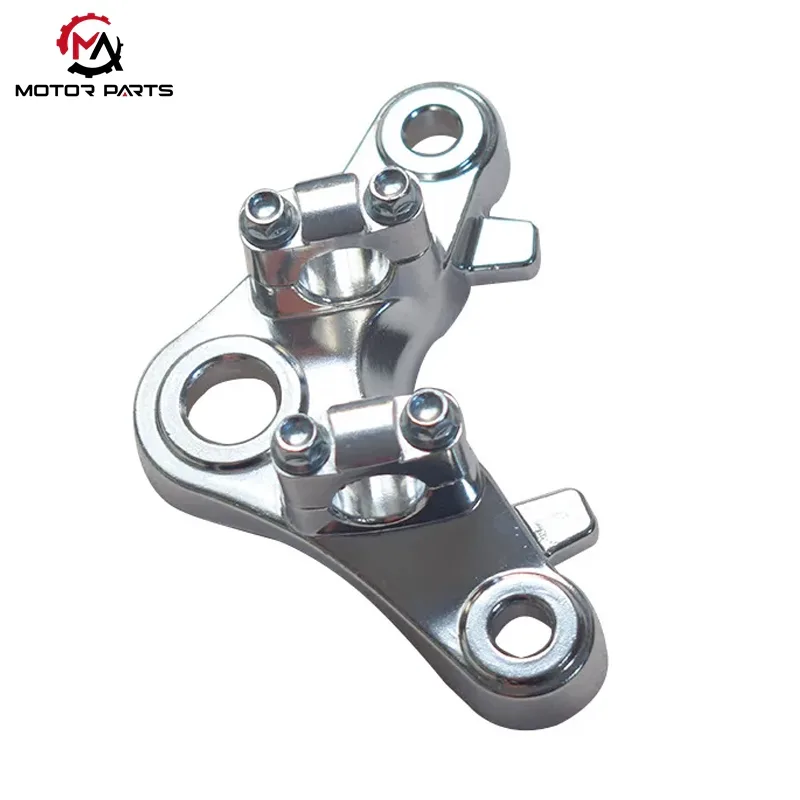

Max Trading se especializa en I+D y suministro de componentes estructurales para motocicletas. Nuestra placa de conexión superior para motocicleta Honda CG125, un componente central de dirección y soporte de carga que conecta la horquilla, los amortiguadores y el cuadro de la CG125, ha sido objeto de una optimización de ingeniería en cuatro dimensiones: mecánica estructural, procesamiento de materiales, compatibilidad de instalación y durabilidad a largo plazo. Esta placa de conexión superior presenta una forma de bumerán estándar de la industria y un diseño de orificio triangular de tres puntos, combinado con un diseño de espesor por zonas, nervaduras de refuerzo integradas y una cavidad reductora de peso en forma de arco. Logra una construcción ligera y de alta resistencia. Múltiples tratamientos anticorrosión, incluida la electroforesis, el recubrimiento en polvo y el galvanizado, garantizan su adaptabilidad a largo plazo a entornos lluviosos, fangosos y llenos de baches.
La placa de conexión superior para motocicleta Honda CG125 es compatible con diámetros de tubo de asiento central de 22 a 28 mm, espacio entre orificios de amortiguador de 130 a 150 mm y pernos universales M10/M12. Los usuarios comunes pueden desmontarlo y reemplazarlo fácilmente utilizando herramientas estándar. Proporciona un manejo estable a baja velocidad para evitar el deslizamiento de la mano y también mejora la estabilidad del manillar a altas velocidades, satisfaciendo tanto las funciones para principiantes como las demandas de estabilidad del vehículo de los conductores experimentados.
I. Diseño estructural general

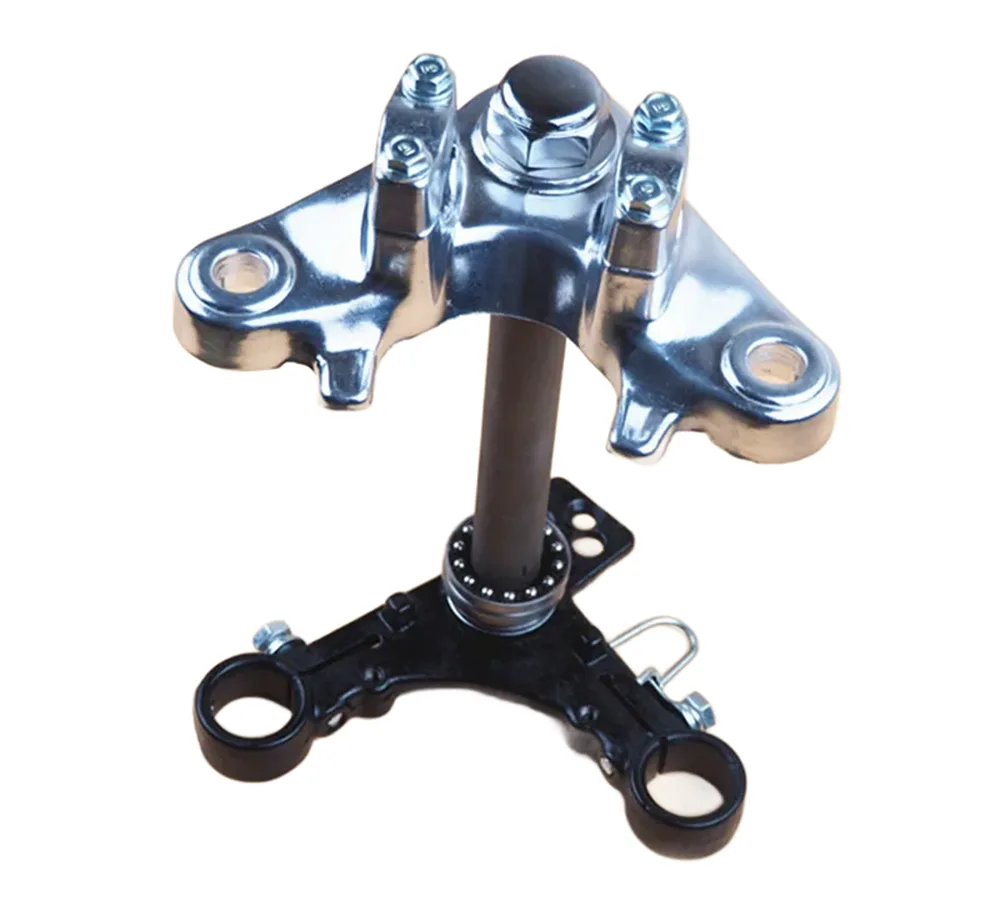

En el sistema delantero de la motocicleta CG125, la placa de conexión superior es el componente central de carga que conecta la horquilla delantera, el amortiguador y el cuadro. La placa de conexión superior para motocicleta Honda CG125 adopta el diseño estructural en forma de boomerang estándar de la industria, logrando una distribución de carga estable y un control preciso de la dirección a través de la colocación de orificios científicamente diseñados.
Diseño de orificios de tres puntos
Orificio central: Orificio de montaje del tubo de dirección de la horquilla delantera, aproximadamente 25 mm de diámetro
Orificios izquierdo y derecho: Orificios de fijación del amortiguador delantero, distancia lateral 130–150 mm
Características de la estructura de tensión
Tres puntos forman una estructura triangular estable.
La fuerza de dirección y la fuerza de impacto del amortiguador se transmiten uniformemente al bastidor.
Reduce eficazmente la concentración de tensiones localizadas y mejora la estabilidad estructural general.
Esta estructura es particularmente adecuada para motocicletas de uso diario como la CG125, ya que mantiene un manejo estable en vías urbanas y en condiciones complejas de la carretera.
II. Diseño de optimización mecánica y espesor de placa
Para equilibrar los requisitos de resistencia y ligereza, la placa de conexión superior utiliza un diseño estructural diferenciado en diferentes áreas:
Área de carga del núcleo engrosado
Grosor de la zona central: 8–12 mm
Soporta las principales cargas direccionales y verticales.
Área de borde adelgazada
Grosor del borde controlado entre 5 y 8 mm.
Reduce el peso total manteniendo la rigidez.
Este diseño de espesor dividido garantiza que la estructura mantenga una buena resistencia a la fatiga incluso bajo un uso de alta intensidad.
III. Diseño estructural ligero y reforzado

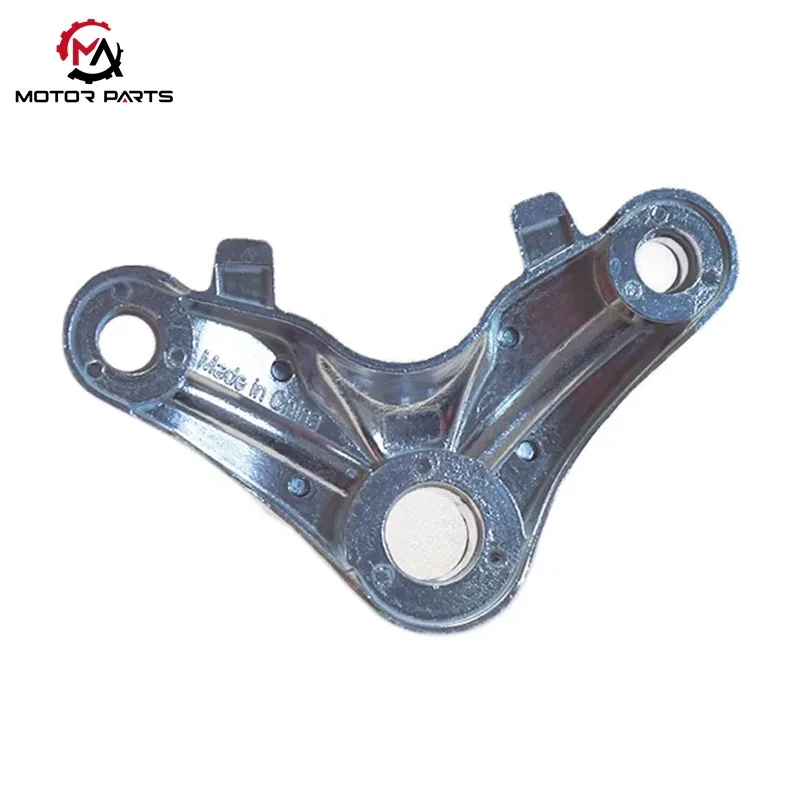

En la estructura inferior de la placa de conexión superior de la motocicleta Honda CG125, el rendimiento se mejora aún más mediante la optimización geométrica:
Costillas de refuerzo integradas
Mejora la resistencia a la flexión y torsión.
Mejora la resistencia general al impacto.
Cavidades reductoras de peso en forma de arco
Reducción de peso en zonas de carga no críticas
El peso total se redujo aproximadamente un 30 % en comparación con una estructura puramente sólida.
Reduce el riesgo de fractura y mejora la confiabilidad a largo plazo.
En las motocicletas de la serie CG125, la placa de conexión superior utiliza varias soluciones de materiales maduros en diferentes mercados y versiones para equilibrar los requisitos de costo, resistencia y durabilidad.
Placa de acero laminada en frío (solución principal)
Las primeras piezas originales de Honda, así como las marcas nacionales como Zongshen y Lifan, utilizaban comúnmente procesos de estampado y conformado de placas de acero laminadas en frío.
Costo controlable, adecuado para producción en masa.
Fuerte resistencia a la deformación plástica, adecuado para soportar cargas longitudinales.
Muy adecuado para uso prolongado y de alta frecuencia en motocicletas de cercanías.
Aleación de aluminio ADC12 (solución ligera)
Algunas versiones de exportación (como los modelos de emisiones Euro III fabricados en Brasil) utilizan una aleación de aluminio ADC12, formada mediante fundición a presión:
Peso total reducido en aproximadamente un 25%
Mejora efectivamente la flexibilidad de la dirección después de las actualizaciones de la horquilla delantera
Más adecuado para modelos modificados o de alta gama que priorizan el rendimiento de manejo
Para diferentes entornos operativos, la placa de conexión superior presenta múltiples diseños de protección de superficies:
Recubrimiento electroforético + recubrimiento en polvo negro (Doble protección)
Solución común para modelos domésticos.
La estructura de revestimiento denso aísla eficazmente contra la lluvia, el barro y la erosión de la arena.
Exhibe una excelente resistencia a la corrosión en ambientes húmedos, lluviosos y polvorientos en las regiones del sur.
Proceso de galvanizado (solución original mejorada de fábrica)
Las placas de conexión originales Honda incorporan tratamiento de galvanizado sobre esta base.
Pasó rigurosas pruebas de niebla salina, con una resistencia a la corrosión superior a 500 horas.
Retrasa significativamente el envejecimiento del metal incluso con estacionamientos al aire libre de larga duración
La apertura del elevador central cubre el rango de 22-28 mm y es compatible con diferentes marcas de elevadores de horquilla delantera (como los elevadores originales de 25 mm y los elevadores modificados de 28 mm de espesor); El orificio de instalación tiene un diámetro de 10-12 mm y es compatible con pernos universales M10/M12, lo que facilita el reemplazo de piezas durante el mantenimiento y reduce los costos de mantenimiento para los usuarios.
La longitud del elevador está diseñada con especificaciones de precisión de 80-110 mm, formando una combinación perfecta con el ángulo de inclinación hacia adelante de aproximadamente 26 ° de la placa de conexión superior de la motocicleta Honda CG125. A través de rigurosos cálculos mecánicos de ingeniería, se logra un equilibrio preciso del par de retorno de la dirección. Este diseño evita eficazmente el fenómeno de "golpearse las manos" al conducir a bajas velocidades y el peligro oculto de "mangos flotantes" al conducir a altas velocidades. Puede proporcionar una experiencia de conducción amigable para principiantes y cumplir con los estrictos requisitos de los conductores experimentados en cuanto a la estabilidad del vehículo.
El tablero no tiene una estructura de superficie curva compleja, con una superficie plana y espacio reservado para la operación de la llave. Con una disposición de orificios estandarizada, los usuarios comunes pueden completar el desmontaje y reemplazo mediante herramientas de casquillo sin necesidad de equipo especializado.
|
Placa de conexión superior de motocicleta Honda CG125 |
Valor |
|
Distancia entre los orificios de instalación izquierdo y derecho (horizontal) |
130-150 mm |
|
Diámetro del orificio de montaje |
10-12 mm (adecuado para pernos M10 o M12) |
|
Ancho del tablero (máximo) |
160-180 mm |
|
Apertura central |
22-28 mm |
1.Estrategia de cultivo profundo para los mercados principales.
Formar un patrón de mercado de "crecimiento bipolar y cobertura global":
Principales mercados de crecimiento: Sudeste Asiático (Vietnam, Indonesia), con una tasa de crecimiento anual de pedidos de más del 40%, centrándose en accesorios para vehículos de cercanías CG125, confiando en las bases extranjeras de los fabricantes de vehículos locales para lograr la colaboración en la cadena de suministro; El mercado sudamericano se centra en repuestos para motocicletas todoterreno, con un aumento interanual del 25% en el volumen de pedidos en 2024; El mercado europeo ha superado las barreras de la certificación mediante actualizaciones tecnológicas de productos de fibra de carbono, centrándose en desarrollar clientes para la modificación de motocicletas deportivas. El objetivo es aumentar la proporción de productos de alta gama al 25% para 2025.
2.Relación con el Cliente y Servicios de Valor Agregado
Sistema de servicio graduado: para los clientes OEM, un equipo técnico profesional está ubicado en la fábrica para intervenir y optimizar la compatibilidad del ensamblaje de la placa de conexión superior y la horquilla delantera desde el final del diseño, mejorando la compatibilidad del producto y la eficiencia de producción; Dirigido a los clientes del mercado posventa, ofrecemos un servicio líder en la industria de "garantía ultralarga de 3 años + reabastecimiento rápido en 48 horas" para garantizar una respuesta eficiente al reemplazo de piezas. Para los socios estratégicos a largo plazo, generar periódicamente informes de análisis de mercado en profundidad, que abarquen datos básicos como las tendencias del mercado en las regiones objetivo (como una tasa de crecimiento anual del 37% para las placas de conexión dedicadas a motocicletas eléctricas), la comparación de los parámetros técnicos de la competencia y las fluctuaciones en los costos de la cadena de suministro, proporcionando una base precisa para la toma de decisiones para que los clientes formulen estrategias de adquisiciones.
