Como proveedor de relés de arranque de motocicletas, el relé de arranque de motocicletas GY6-125 de Max Trading es un "centro de conversión de corriente" central en el sistema de arranque del motor, desarrollado específicamente para las características de los sistemas eléctricos de 12 V y el motor de arranque de motocicletas GY6 125. Utilizando el principio de inducción electromagnética, resuelve el problema de coincidencia entre el interruptor de baja corriente de 5A y el motor de alta corriente de 50-100A en el circuito de arranque.
En el sistema de arranque de la motocicleta GY6 125, el relé de arranque funciona como un centro clave, gestionando las tareas principales de control y transmisión de potencia. Así es como funciona
Cuando la llave del auto se gira a la posición "ON" y se presiona el botón de arranque, la bobina interna del Relé de arranque de motocicleta GY6-125 se energiza, generando una atracción electromagnética que cierra los contactos. Esto permite que el alto voltaje y la corriente de la batería fluyan a través del relé y alimenten el motor de arranque.
El motor de arranque, ahora impulsado por alta corriente, comienza a funcionar, lo que impulsa el cigüeñal y gira en sincronía con el imán. Este proceso funciona en conjunto con el sistema de encendido para completar el ciclo de arranque del motor.
Una vez que se suelta el botón de inicio, se corta el suministro de corriente a la bobina del relé. La fuerza electromagnética desaparece y los contactos se separan rápidamente con la ayuda del resorte de reinicio. Esta acción corta el suministro de energía al motor de arranque de manera oportuna, evitando el ralentí continuo.
En este punto, el engranaje de arranque se desengrana del volante debido a la elasticidad del resorte, evitando efectivamente daños mecánicos causados por el funcionamiento prolongado en ralentí del motor de arranque.
Control de corriente electromagnética: gestiona eficientemente la transición de corrientes pequeñas (por debajo de 5 A) a corrientes grandes (50-100 A), protegiendo componentes sensibles como el interruptor de encendido.
Transmisión de potencia confiable: Garantiza un suministro de energía estable al motor de arranque, lo que permite un arranque suave del motor en todo momento.
Función de corte rápido: el relé de arranque de motocicleta GY6-125 presenta una desconexión rápida de los contactos una vez que se suelta el botón de arranque, lo que evita tensiones innecesarias en el motor y garantiza la longevidad del sistema.
Diseño duradero: Diseñado para soportar las altas demandas de corriente del sistema de arranque, lo que garantiza un rendimiento consistente y confiable en diversas condiciones operativas.
Componentes principales: grupo de contacto de cobre púrpura (con mejor conductividad que el latón ordinario), bobina enrollada con alambre esmaltado de 0,3 mm, base de aluminio fundido (disipación de calor mejorada), carcasa de plástico ABS ignífugo, nivel de impermeabilidad hasta IPX4, adecuado para ambientes húmedos en la parte inferior de los scooters.

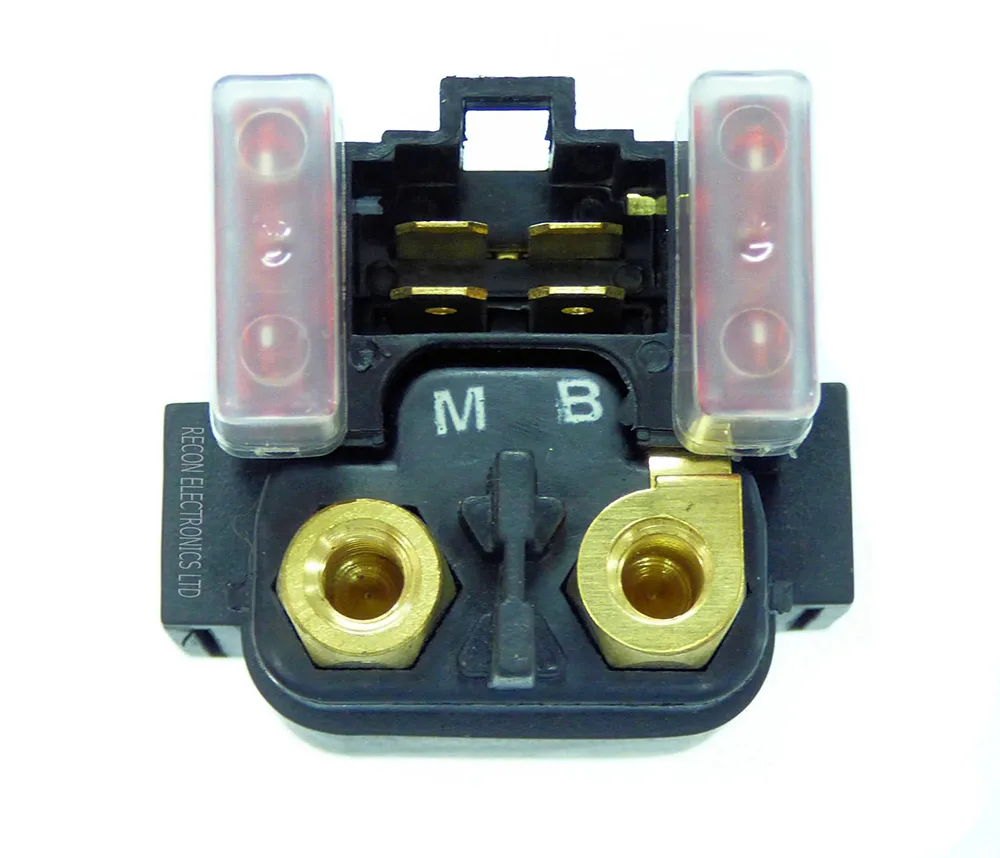

Características de la interfaz: diseño enchufable de 4 pines, separado en dos circuitos: circuito de control (2 cables delgados, conectados al interruptor de encendido y al botón de arranque) y circuito principal (2 cables gruesos, conectados a la batería y al motor de arranque). El enchufe está marcado como "B" (terminal positivo de la batería), "M" (motor), "S" (señal de arranque), "E" (tierra) para evitar conexiones erróneas.
|
Relé de arranque de motocicleta GY6-125 |
Valor |
|
Tensión de trabajo nominal |
CC 12 V |
|
Resistencia de la bobina |
15-25Ω |
|
Corriente nominal de contacto |
CC 100 A (30 s) |
|
voltaje de entrada |
≥15000 ciclos de encendido y apagado |
|
Esperanza de vida |
4 lineas |
|
Tamaño |
35×30×25mm |
Max Trading es muy consciente de la importancia de los accesorios del sistema de encendido para la seguridad de las motocicletas y ha establecido un sistema de control de calidad de cadena completa, desde las materias primas hasta los productos terminados, para garantizar la confiabilidad de cada producto con estándares profesionales.
Selección estricta de materias primas: el chip central es de una marca reconocida internacionalmente, el marco de la bobina de encendido está hecho de material PA66 resistente a altas temperaturas y la interfaz del mazo de cables está hecha de un núcleo de cobre estañado para eliminar los riesgos de calidad de la fuente;

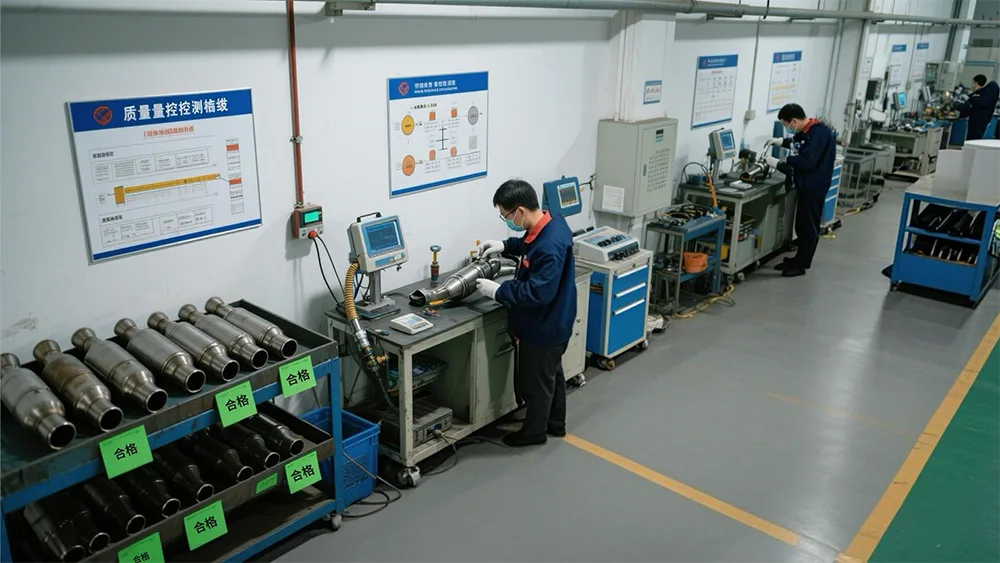

Control del proceso de producción: Introducción de líneas de producción automatizadas para lograr un control preciso de procesos clave como la soldadura y el embalaje. Cada dispositivo se somete a pruebas de envejecimiento a alta temperatura de 120 ℃, pruebas de vibración de 100000 y pruebas de polvo e impermeabilidad IP65 para garantizar un funcionamiento estable en entornos extremos, con una tasa de falla controlada por debajo del 0,2 %;
Certificación de cumplimiento completo: todo tipo de productos han pasado la certificación del sistema de gestión de calidad ISO9001, la certificación de seguridad CE UE, los modelos de alta gama cumplen con los estándares de emisiones de la EPA de América del Norte, las uniones de soldadura utilizan tecnología sin plomo, cumplen con los requisitos reglamentarios en diferentes regiones del mundo y brindan garantía de cumplimiento profesional para negocios de comercio exterior;
Compromiso de garantía: Confiando en la calidad del producto, brindamos servicios de garantía de 1 a 3 años líderes en la industria, superando con creces el nivel promedio de nuestros pares. Nuestro equipo profesional de posventa está listo para responder a problemas de calidad en cualquier momento, lo que permite a los clientes cooperar con tranquilidad.
R1: El relé actúa como un "centro de conversión de corriente" en el sistema de arranque de la motocicleta GY6-125. Gestiona eficientemente la transición de corrientes pequeñas a grandes, protegiendo componentes sensibles como el interruptor de encendido y proporcionando suficiente potencia al motor de arranque para un arranque suave.
R2: El relé está diseñado para brindar durabilidad y longevidad, con una vida útil de hasta 15000 ciclos de encendido y apagado. Sus componentes de alta calidad, incluido el grupo de contactos de cobre violeta, garantizan un rendimiento estable y confiable durante toda su vida útil.
R3: Si bien el relé de arranque GY6-125 está diseñado específicamente para la motocicleta GY6 125, se puede adaptar a otras motocicletas o sistemas de suministro de energía de 12 V con requisitos similares. Es fundamental garantizar que las especificaciones de corriente y voltaje coincidan.
R4: El relé utiliza atracción electromagnética para gestionar la transición entre corriente pequeña (por debajo de 5 A) y corriente grande (50-100 A). Esto evita daños a componentes sensibles como el interruptor de encendido y al mismo tiempo garantiza que el motor de arranque reciba suficiente corriente para un arranque suave del motor.
R5: El relé se ha sometido a pruebas exhaustivas, que incluyen envejecimiento a alta temperatura de 120 ℃, 100 000 ciclos de vibración y pruebas de resistencia al agua y al polvo IP65. Esto garantiza un rendimiento fiable en condiciones y entornos extremos.
R6: Sí, Max Trading ofrece una garantía líder en la industria de 1 a 3 años en todos los productos, incluido el relé de arranque GY6-125. Esto le brinda la tranquilidad de saber que nuestro equipo profesional de posventa abordará cualquier problema de calidad con prontitud.
R7: El relé tiene un diseño enchufable de 4 pines con terminales claramente marcados: "B" (positivo de la batería), "M" (motor), "S" (señal de arranque) y "E" (tierra). Siga el diagrama de cableado proporcionado para conectar el relé al interruptor de encendido, al botón de arranque, a la batería y al motor de arranque.
