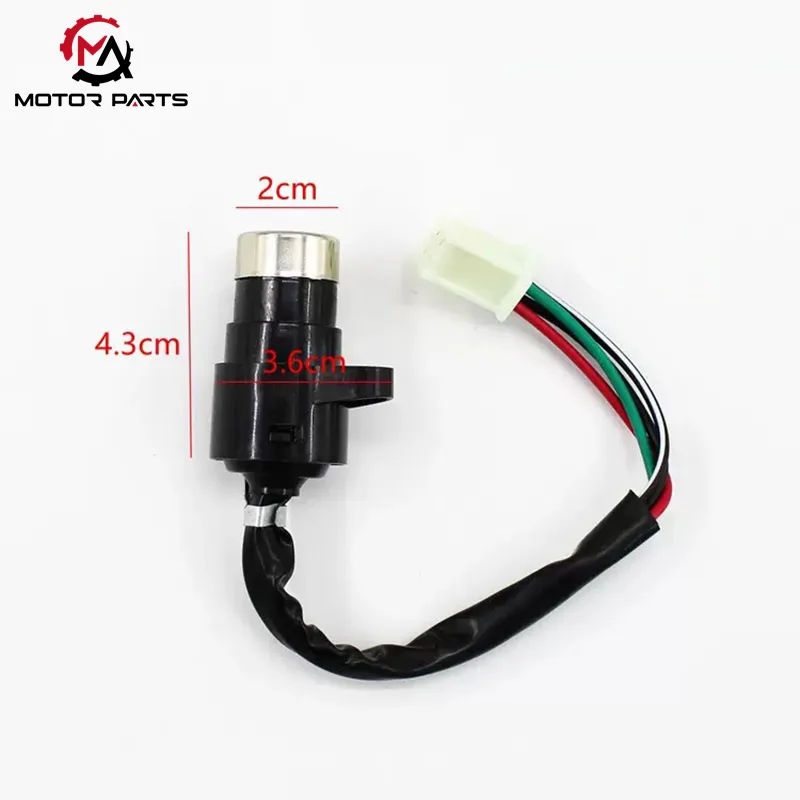

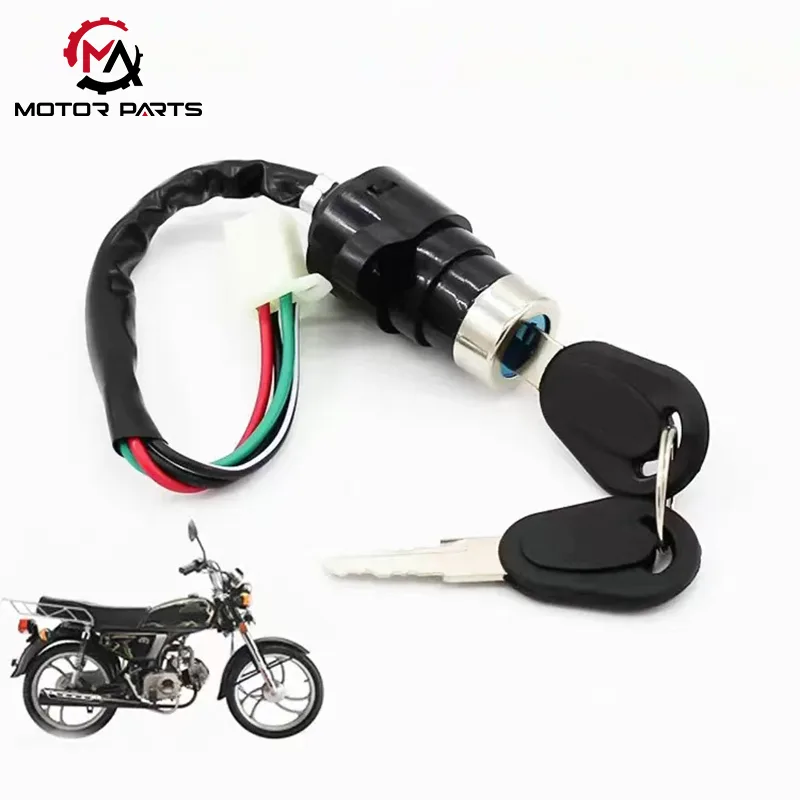

Interruptor de encendido de motocicleta JH70

Este interruptor de encendido de motocicleta JH70 de alta calidad de la fábrica Max Trading es un componente central que controla todo el circuito eléctrico del vehículo y el arranque/parada del motor. El diseño estructural y la lógica operativa del interruptor se basan en el principio básico de "conexión mecánica + conmutación de circuito".

Componentes de la estructura:

1. Conjunto del cilindro de cerradura mecánica

El cuerpo de la cerradura del interruptor de encendido de la motocicleta JH70 está hecho de aleación de zinc fundido a presión o aleación de aluminio, junto con un cilindro de cerradura de cobre de alta precisión y la llave exclusiva de fábrica original. Cuenta con un mecanismo de giro de precisión, que permite que solo la llave original de fábrica gire con precisión, proporcionando simultáneamente control de arranque y protección antirrobo.

Algunos modelos también cuentan con un diseño de varillaje de bloqueo de dirección; cuando se cambia a la posición de bloqueo, bloquea de forma segura el manillar, lo que mejora aún más la seguridad del vehículo cuando está estacionado.

2. Módulo de contacto eléctrico

El cilindro de la cerradura integra un grupo de contactos de cobre de alta pureza, cuyo número y posición de contactos coinciden exactamente con los requisitos de encendido/apagado del circuito para cada posición. La superficie de contacto se somete a un tratamiento antioxidante profesional para resistir eficazmente la oxidación y la corrosión, asegurando una conductividad estable a largo plazo y proporcionando una barrera protectora robusta para todo el sistema eléctrico del vehículo.

3. Conjunto de terminales de cableado

La parte trasera del interruptor de encendido de motocicleta JH70 está equipada con 3-6 bloques de terminales de cableado enchufables, que se conectan a la fuente de alimentación, el sistema de encendido, el circuito de iluminación y otros circuitos centrales. El práctico diseño enchufable mejora significativamente la eficiencia de la inspección y el mantenimiento del circuito.

Principio de funcionamiento

Cuando la llave se inserta en el cilindro de la cerradura y se gira, el cilindro de la cerradura, a través de un mecanismo de engranaje preciso, hace que el conjunto de contacto interno se mueva sincrónicamente, controlando así el estado de encendido/apagado de todo el circuito eléctrico del vehículo. El proceso de trabajo específico es el siguiente:

Posición ON (posición de encendido)

Cuando la llave se gira a la posición ON, el mecanismo de conexión del cilindro de la cerradura conecta el grupo de contactos a la fuente de alimentación, el sistema de encendido y el circuito de iluminación. En este momento, el panel de instrumentos electrónicos de la motocicleta se enciende, la bujía recibe voltaje de encendido y los faros, luces traseras y otros sistemas de iluminación entran en modo de espera, proporcionando el soporte de energía necesario para la operación segura del vehículo.

Posición INICIO (Posición inicial)

Cuando se gira a la posición ARRANQUE (algunos modelos simplificados omiten esta posición física y usan un botón de arranque eléctrico separado), el interruptor de encendido de motocicleta JH70 conecta el circuito del motor de arranque además de mantener la conexión con el sistema de encendido y el circuito de iluminación. Luego, la corriente hace que el engranaje de arranque se engrane con el volante del motor, haciendo girar el cigüeñal y completando el proceso de arranque del motor.

Para evitar daños al motor de arranque debido a una sobrecarga, esta posición suele tener un mecanismo de protección contra sobrecorriente y la duración del arranque único está limitada a 5-8 segundos.

Posición APAGADO/BLOQUEO (Motor apagado/Posición de bloqueo)

Cuando la llave se gira a la posición APAGADO o BLOQUEADO, el mecanismo de contacto desconecta completamente todas las conexiones del circuito y se interrumpe el suministro de energía del vehículo. Al mismo tiempo, el perno de bloqueo del cuerpo de la cerradura mecánica sale y se engancha con la ranura de fijación del manillar, bloqueando los manillares en un ángulo específico, formando una barrera física antirrobo que evita eficazmente que el vehículo se mueva o gire arbitrariamente cuando está estacionado.

Parámetro del producto:

Max Trading espera trabajar con usted

El actual mercado mundial de interruptores de encendido de motocicletas tiene una tasa de crecimiento anual compuesta del 22% y se espera que el tamaño del mercado supere los 15 mil millones de yuanes para 2025. Nuestros productos han tomado una posición de liderazgo en el mercado con sus cuatro ventajas: adaptabilidad total, alta estabilidad, inteligencia y cumplimiento. Ya sea que sea un vendedor de comercio electrónico transfronterizo, un mayorista regional de repuestos o un proveedor de fabricantes de vehículos, podemos ofrecerle logotipos personalizados, empaques exclusivos, políticas de precios escalonados y soporte de servicio de comercio exterior las 24 horas, los 7 días de la semana.

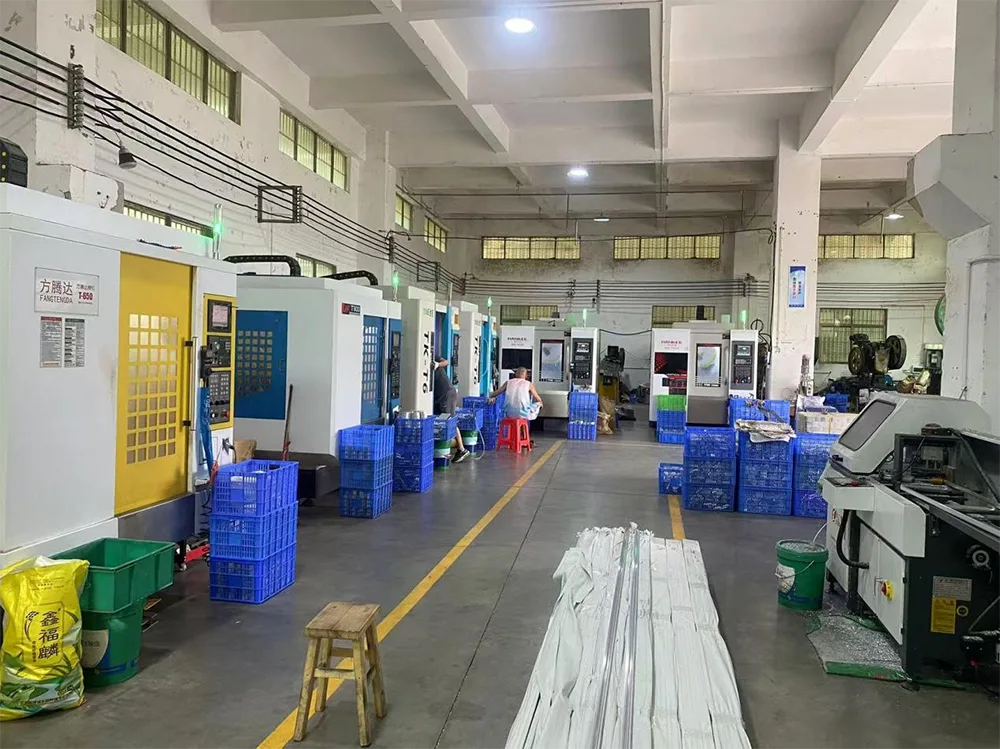

Taller de producción
